当前状态，问题，PCIE M.2接口测试的Tektronix解决方

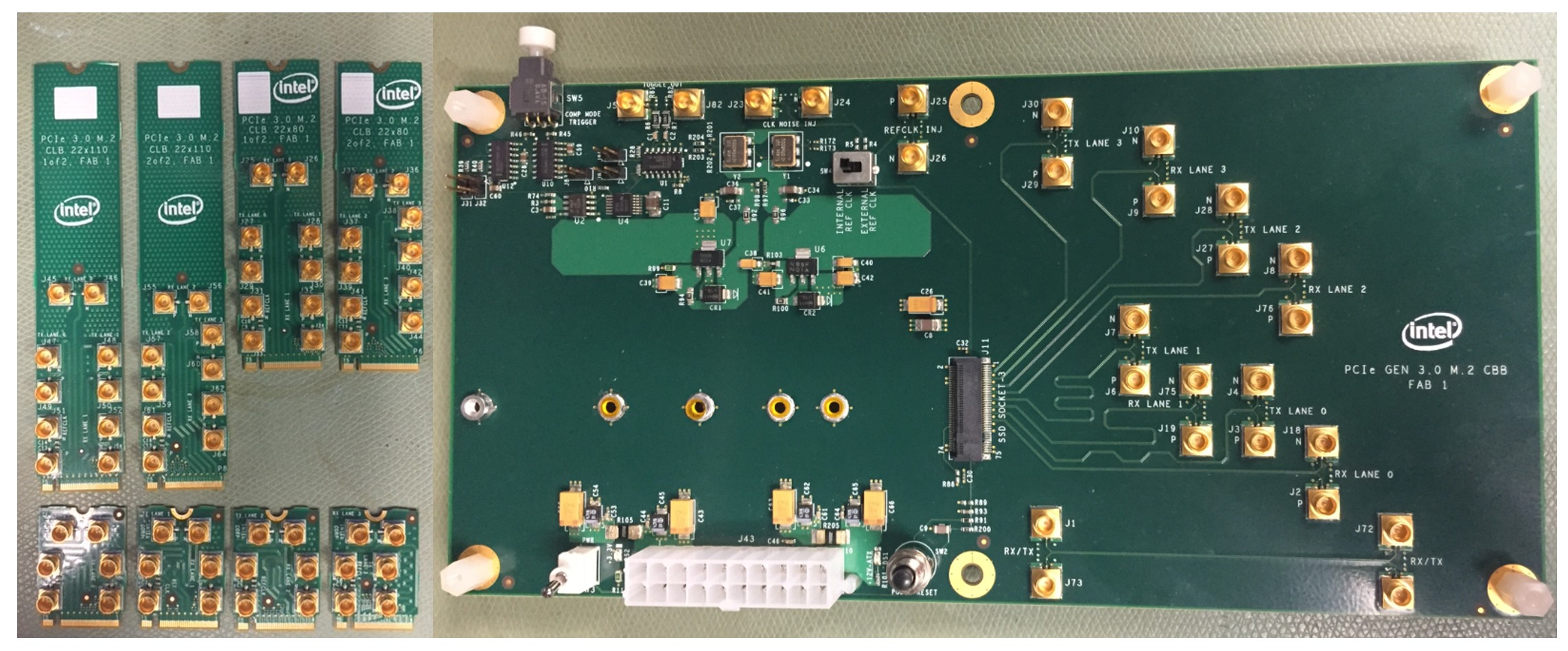

随着_____技术的持续发展，PCIE M.2接口已成为现代电子设备中必不可少的高速数据传输解决方案。从固态单元（SSD）到无线网卡，再到各种专用加速卡，M.2接口广泛用于薄的便携式计算机，迷你PC和高性能桌面，具有紧凑的尺寸和出色的性能。但是，由于PCIE GEN4和GEN5技术的流行，M.2接口的电验证测试面临前所未有的挑战。本文解释了Tektronix从行业角度提供的当前情况，挑战和创新解决方案。 PCIE M.2界面：高性能PCIE M.2和SMALL的完美组合是基于PCI Express Bus Technology（PCIE）的小型连接器，该连接器旨在高性能扩展卡与主板之间的连接。它支持各种PCIE版本，包括PCIE 3.0、4.0、5.0甚至6.0，允许高速数据传输。 M.2接口的中心优势是其紧凑的尺寸和出色的性能，因此它是现代电子设备的理想连接解决方​​案。它不仅支持常见设备，例如固态单位（SSD）和无线网卡（例如Wi-Fi 6/6e/7），而且还与专用的加速卡（例如AI推理加速卡和加密卡）兼容，还可以满足各种应用程序现场的需求。 M.2接口的高速传输功能是其巨大优势之一。例如，PCIE 4.0 X4运河可以达到约8 GB/s，而PCIE 5.0 X4通道可以达到16 GB/s的左右，远远超过了传统的SATA SSD的传输速度。此外，M.2界面的延迟特性也很低，非常适合具有较高真实时间要求的应用，例如游戏，视频编辑和AI的推断。它的小型设计是薄的OP，Mini PC，台式机套件，可节省适合使用的空间，并为设备的小型化和可移植性提供强大的支持。同时，M.2接口还可以接收向后兼容性，并连接到较旧版本的设备的新接口，该接口允许用户具有更大的灵活性。技术的持续开发导致PCIE M.2界面在现代电子设备中越来越突出。它不仅满足了高速数据传输的需求，而且还可以允许微型化和设备的多功能性。M.2接口广泛用于固态单元（SSD），无线网卡和专用的加速器卡，这使其成为高性能计算和微型化设备的理想选择。将来，随着PCIE 5.0和PCIE 6.0技术的扩散，M.2接口将继续在电子设备中发挥关键作用，为用户提供更有效和更召开的T解决方案。当前的状况和PCIE M.2 PCIE M.2接口测试的挑战是在行业中逐渐发展的，但仍然面临许多挑战。当前，PCIE M.2接口广泛用于固态硬盘（SSD），无线网卡和其他字段。 PCIE中4.0和5.0技术的受欢迎程度继续增加了对证据的需求。但是，PCIE关联（PCI-SIG）尚未提供Oclear Test Expert或M.2测试配件的准则，例如CEM界面，CEM接口在M.2接口中执行电气验证测试时导致了许多问题的工程师。例如，测试配件的选择，向后兼容，对测试标准的参考以及测试通道之间的一致性和标准的CEM测试通道在相对模糊的状态下执行接口测试M.2。此外，随着传输速度，信号完整性和电源的完整性增加了imperta测试中的NT问题。例如，快速传输需要信号和稳定性的完整性，以通过均衡的复杂和技术调制方案来确保，但是这些技术倾向于增加系统延迟。同时，创建测试环境和选择测试工具已经变得很重要。特别是对于PCIE 5.0和随后的测试，需要更精确的测试设备和方法。这些问题不仅增加了测试的复杂性，而且还可能导致测试结果的不准确性和可靠性，从而影响了产品用户的最终性能和经验。 Tektronix解决方案：PCIE M.2 Tektronix界面测试的效率和精度旨在为PCIE M.2接口测试的复杂性和挑战提供全面和创新的解决方案，该解决方案可帮助工程师更有效地完成电气性能评估。 Tektronix解决方案涵盖了各个方面，来回M用于软件支持的硬件选择，以确保测试过程的标准化和可靠性。 Tektronix建议使用旨在满足M.2接口的证明需求的Wilder Technologies的M.2 Gen4和Gen5，提供稳定的测试环境和可靠的结果。此外，Tektronix还提供各种损失的破烂解决方案，包括ISI硬件牌匾和参考包的丢失，纯软件参数的嵌入和纯ISI板块解决方案，以在各种测试场景中满足灵活需求。这些解决方案可以有效地模拟真实的信号传输损失并确保测试结果的准确性。 Tektronix测试指南提供了有关使用Sigtest的Woveform和Wave -Form分析的完整过程的详细信息。工程师可以为特定的测试需求，过滤文件选择适当的测试模板，并优化采样速度DE示波器，注册长度，通道带宽和其他参数。 Tektronix还提供了最新版本的Sigtest软件，例如Sigtest Phoenix 5.1.08。这使工程师可以快速完成测试配置并确保测试结果的一致性和可靠性。 Ktronix Solutions Fabrics不仅具有重要的技术优势，而且还可以通过强大的技术支持和服务为客户提供全面的保证。 Tektronix工程师团队根据客户的真实需求提供了自定义测试解决方案和操作指南的设计，这可以帮助客户快速开始并解决他们在测试过程中发现的任何问题。此外，严格验证了Tektronix测试设备和工具，以确保测试结果的高精度和可靠性，并确保客户在竞争激烈的市场中脱颖而出。 PCIE M.2和Gen5 Technologies的持续开发使电动证的重要性测试更明显。该行业的标准兼容性，测试结果的精度，运营灵活性和强大的技术支持使Tektronix Solutions成为PCIE M.2接口测试领域的第一个选择。在采用Tektronix测试配件，损失的解决方案和Signst软件时，工程师可以在M.2接口中更有效地完成电气性能测试，以确保高质量和产品性能，从而为无问题的产品实施和营销提供强有力的支持。
